Quạt ly tâm truyền động trực tiếp và gián tiếp: Khác biệt trong vận hành

Cùng sử dụng nguyên lý tạo dòng khí bằng lực ly tâm, nhưng quạt ly tâm có thể được thiết kế theo nhiều phương án truyền động khác nhau. Hai cấu hình phổ biến là truyền động trực tiếp và truyền động gián tiếp qua dây đai hoặc cơ cấu trung gian. Mỗi phương án có đặc điểm riêng về kết cấu, tốc độ quay, bảo trì và khả năng thích ứng với từng hệ thống công nghiệp.

Truyền động trực tiếp ở quạt ly tâm là gì?

Ở cấu hình truyền động trực tiếp, động cơ được kết nối trực tiếp với bánh công tác. Khi động cơ quay, cánh quạt quay theo với tốc độ tương ứng với tốc độ của động cơ và cấu hình điều khiển.

Do không có dây đai và puly trung gian, kết cấu của hệ thống tương đối gọn. Số lượng bộ phận cơ khí cần bảo dưỡng cũng được giảm bớt.

Phương án này thường phù hợp với những hệ thống có yêu cầu về không gian lắp đặt gọn và tốc độ quạt có thể được kiểm soát phù hợp với động cơ.

Truyền động gián tiếp hoạt động như thế nào?

Với truyền động gián tiếp, động cơ không nối trực tiếp với bánh công tác mà truyền chuyển động thông qua dây đai – puly hoặc một cơ cấu trung gian khác.

Cách bố trí này tạo thêm khả năng lựa chọn tỷ số truyền giữa động cơ và bánh công tác. Nhờ đó, tốc độ quay của bánh công tác có thể được thiết lập theo yêu cầu thiết kế mà không nhất thiết phải bằng tốc độ quay của động cơ.

Đổi lại, hệ thống có thêm các bộ phận cần kiểm tra và bảo dưỡng trong quá trình vận hành.

Khác biệt về cấu tạo giữa hai phương án

Quạt truyền động trực tiếp

Cấu tạo trực tiếp thường có ít bộ phận trung gian hơn. Động cơ và bánh công tác được bố trí trên cùng hệ truyền động.

Ưu điểm dễ nhận thấy là thiết bị gọn, không có dây đai cần thay thế định kỳ. Tuy nhiên, việc thay đổi tốc độ quay cần dựa vào phương án điều khiển động cơ hoặc thiết kế ban đầu.

Quạt truyền động gián tiếp

Hệ thống có thêm puly, dây đai và các bộ phận liên quan. Điều này khiến kết cấu phức tạp hơn nhưng lại mang đến sự linh hoạt trong việc thiết lập tốc độ bánh công tác.

Dây đai cũng đóng vai trò là bộ phận truyền lực nên tình trạng của nó có ảnh hưởng trực tiếp đến khả năng vận hành của quạt.

Khác biệt trong quá trình vận hành

Phương án truyền động ảnh hưởng đến cách theo dõi và bảo trì quạt trong suốt thời gian sử dụng.

Đối với truyền động trực tiếp

Khi không có dây đai, người vận hành không phải kiểm tra độ căng hoặc tình trạng puly. Tuy nhiên, động cơ và bánh công tác được liên kết trực tiếp nên yêu cầu đối với độ chính xác của kết cấu và ổ đỡ cần được bảo đảm.

Nếu động cơ có vấn đề, quá trình sửa chữa có thể liên quan trực tiếp đến cụm bánh công tác tùy cấu tạo thiết bị.

Đối với truyền động gián tiếp

Dây đai cần được kiểm tra định kỳ về độ căng, độ mòn và tình trạng bề mặt. Puly cũng cần được kiểm tra để bảo đảm quá trình truyền động ổn định.

Nếu dây đai bị trượt hoặc quá lỏng, tốc độ bánh công tác có thể không đạt mức yêu cầu, từ đó ảnh hưởng đến khả năng tạo lưu lượng và áp suất của quạt.

Khi nào truyền động trực tiếp có lợi thế?

Truyền động trực tiếp có lợi thế trong những hệ thống ưu tiên thiết bị gọn và giảm số lượng chi tiết cơ khí trung gian.

Với hệ thống có tốc độ vận hành phù hợp với cấu hình động cơ, phương án này giúp đơn giản hóa cơ cấu truyền động và giảm một số công việc bảo trì liên quan đến dây đai.

Tuy nhiên, việc lựa chọn vẫn cần dựa trên yêu cầu lưu lượng, áp suất, tốc độ và điều kiện làm việc của hệ thống.

Xem thêm: Quạt ly tâm chống ăn mòn: Giải pháp cho môi trường khí hóa chất

Khi nào truyền động gián tiếp phù hợp?

Truyền động gián tiếp có lợi thế khi cần sự linh hoạt về tốc độ quay của bánh công tác hoặc khi thiết kế yêu cầu động cơ được bố trí tách khỏi vị trí bánh công tác.

Phương án này cũng có thể phù hợp với một số hệ thống có điều kiện môi trường đặc thù, khi vị trí động cơ cần được bố trí tránh xa dòng khí hoặc nguồn nhiệt.

Dù vậy, hệ thống truyền động cần được bảo trì đúng cách để tránh hao mòn dây đai và các bộ phận liên quan.

Dấu hiệu bất thường ở hệ truyền động gián tiếp

Với quạt dùng dây đai, một số dấu hiệu có thể cho thấy hệ truyền động cần được kiểm tra.

Dây đai bị trượt

Dây đai trượt có thể khiến bánh công tác không đạt tốc độ yêu cầu. Khi đó, lưu lượng thực tế có thể giảm dù động cơ vẫn đang hoạt động.

Dây đai bị mòn hoặc nứt

Bề mặt dây xuất hiện vết nứt, xơ hoặc mòn bất thường là dấu hiệu cần được kiểm tra. Nếu tiếp tục vận hành trong tình trạng xuống cấp, nguy cơ đứt dây có thể tăng.

Puly bị lệch

Puly không đồng phẳng có thể khiến dây đai chạy không ổn định và làm tăng hao mòn. Đây cũng là một trong những nguyên nhân cần kiểm tra khi hệ thống truyền động xuất hiện rung hoặc tiếng ồn bất thường.

Truyền động trực tiếp có hoàn toàn không cần bảo trì?

Không. Việc loại bỏ dây đai không có nghĩa quạt không cần bảo dưỡng.

Cánh quạt vẫn cần được kiểm tra tình trạng bám bụi, biến dạng hoặc mất cân bằng. Vòng bi, động cơ, các mối liên kết và kết cấu đỡ cũng cần được theo dõi theo điều kiện vận hành.

Đối với quạt hút bụi, lượng bụi tích tụ trên cánh có thể làm thay đổi trạng thái cân bằng và ảnh hưởng đến thiết bị dù hệ truyền động không sử dụng dây đai.

Những yếu tố cần xem xét khi lựa chọn phương án truyền động

Không nên lựa chọn chỉ dựa trên việc phương án nào có cấu tạo đơn giản hơn. Cần xem xét tổng thể hệ thống gồm:

• Lưu lượng và áp suất yêu cầu.

• Tốc độ quay của bánh công tác.

• Điều kiện nhiệt độ và môi trường.

• Vị trí lắp đặt động cơ.

• Không gian bảo trì.

• Chế độ vận hành liên tục hay gián đoạn.

• Khả năng điều chỉnh tốc độ.

Khi các yếu tố này được xác định rõ, phương án truyền động sẽ được lựa chọn sát với nhu cầu thực tế hơn.

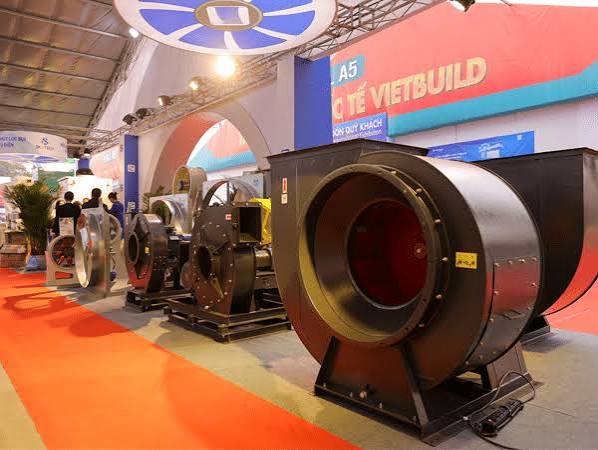

Quạt Phú Đạt Vượng cung cấp quạt ly tâm công nghiệp

Quạt ly tâm Phú Đạt Vượng cung cấp các dòng quạt ly tâm phục vụ thông gió, hút bụi và vận chuyển khí trong nhiều hệ thống công nghiệp. Tùy yêu cầu của từng công trình, cấu hình truyền động cần được xem xét cùng các thông số về lưu lượng, áp suất, tốc độ và môi trường vận hành.

Lựa chọn đúng phương án truyền động ngay từ đầu giúp thiết bị phù hợp hơn với chế độ sử dụng và thuận tiện cho công tác bảo trì về sau.

Quạt ly tâm truyền động trực tiếp có kết cấu gọn và ít bộ phận trung gian, trong khi truyền động gián tiếp mang lại sự linh hoạt về tốc độ và cách bố trí động cơ. Không có phương án phù hợp cho mọi hệ thống; lựa chọn cần dựa trên điều kiện vận hành và yêu cầu kỹ thuật thực tế.
